Latex 图片并排及子图标题设置

发表于 更新于 分类于 本文字数： 3.8k 阅读时长 ≈ 3 分钟

Latex 图片并排及子图标题设置

以下案例中可能使用到的宏包

  • 需要图片：graphics
  • 需要子图表：subfigure
  • 需要给每个图片定义小标题：subcaption
  • 修改图片的标题样式：caption
  • 案例中使用到的图片： 下载地址
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
\documentclass{ctexart}
\usepackage{graphicx}
\usepackage{subfigure}
\begin{document}
    \begin{figure}
        \centering
        \subfigure[Small Box with a Long Caption]{
            \label{fig:subfig:a} %% 为第一张图片添加标签
            \includegraphics[width=1.0in]{figs/cat2}}
        \hspace{1in}
        \subfigure[Big Box]{
            \label{fig:subfig:b} %% 为第二张图片添加标签
            \includegraphics[width=1.5in]{figs/cat2}}
        \caption{Two Subfigures}
        \label{fig:subfig} %% 为整个大图添加标签
    \end{figure}
\end{document}

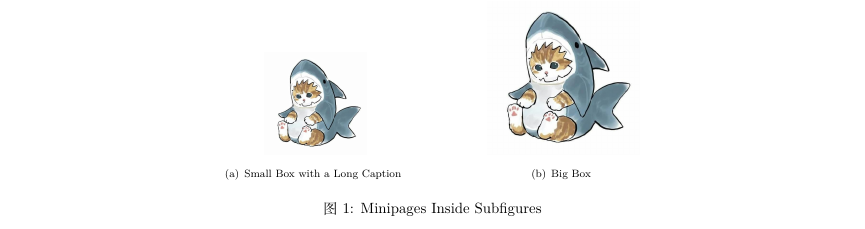

像其它的并列图形一样，子图也可以在小页环境中使用。而且在一些情况下， 这样做还能更方便的得到理想的图形间距。例如：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
\documentclass{ctexart}
\usepackage{graphicx}
\usepackage{subfigure}

\begin{document}
    \begin{figure}
        \subfigure[Small Box with a Long Caption]{
            \label{fig:mini:subfig:a} %% 为第一张图片添加标签
            \begin{minipage}[b]{0.5\textwidth}
                \centering
                \includegraphics[width=1in]{figs/cat2}
        \end{minipage}}%
        \subfigure[Big Box]{
            \label{fig:mini:subfig:b} %% 为第二张图片添加标签
            \begin{minipage}[b]{0.5\textwidth}
                \centering
                \includegraphics[width=1.5in]{figs/cat2}
        \end{minipage}}
        \caption{Minipages Inside Subfigures}
        \label{fig:mini:subfig} %% 为整个大图添加标签
    \end{figure}
\end{document}

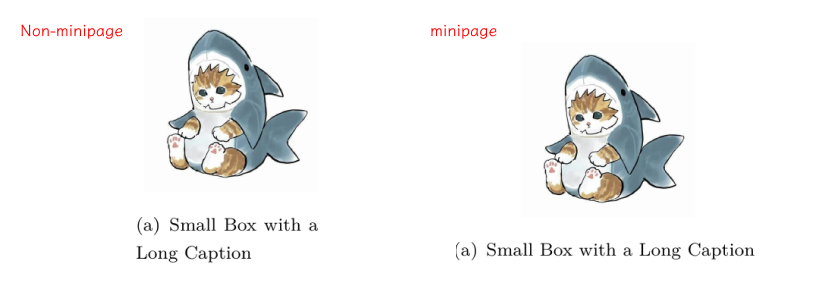

比较可发现
使用 minipage 环境：子标题的长度可以长于图片的长度

03-minipage with non-minipage.png

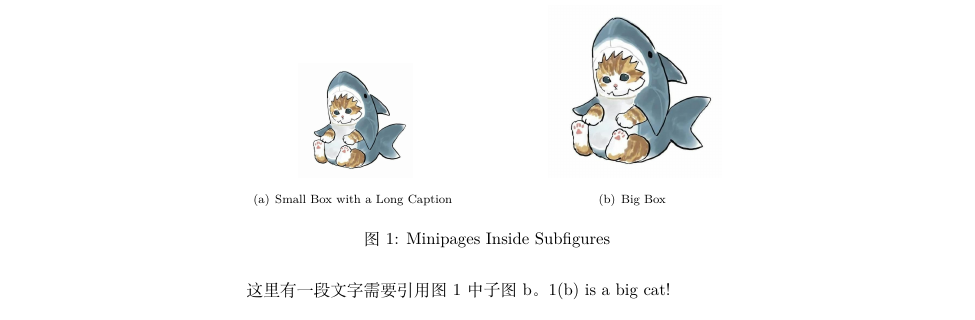

需求 2：那么如何引用大图当中的子图呢

这就发挥到 label 的作用了，label 标签相当于给子图片打上了一个标记，在引用的地方通过 ref 引用标签名即可

在图片环境的代码后面添加如下文字

1
2
3
4
5
6
%...
\end{figure}
%...

这里有一段文字需要引用图1中子图b。\ref{fig:mini:subfig:b} is a big cat!


需求 3：修改标签分隔符

包含子图的大图标题，图编号与图表题文字之间的分隔符为冒号，如何设置为英文句点，参考 caption 宏包使用文档（但是目前该文档似乎还没有中文翻译）

1
2
3
\usepackage{caption}
使用如下captionsetup命令需要使用到caption宏包
\captionsetup[figure]{labelformat=simple, labelsep=period}% 参数见以下分析

如何查看宏包的帮助文档

  1. 按住 shift，鼠标右键
  2. 使用 Powershell 打开
  3. texdoc 宏包名（比如 texdoc tabular）


标签格式设置

格式 说明
default 同 simple
empty 空格式，去除标签编号部分
simple 简单数字格式
brace 数字右括号格式
parens 带括号数字格式

标签分隔符

格式 说明
default 同 colon
none 无间隔
colon 英文分号
period 英文句点
space 空格
quad 一个 em 的间隔
newline 标题另起一行
endash 英文 dash 连接符

同理，对于子图当中标签分隔符的设置，只要将中括号中的 figure 改为 subfigure 即可

1
\captionsetup[subfigure]{...}

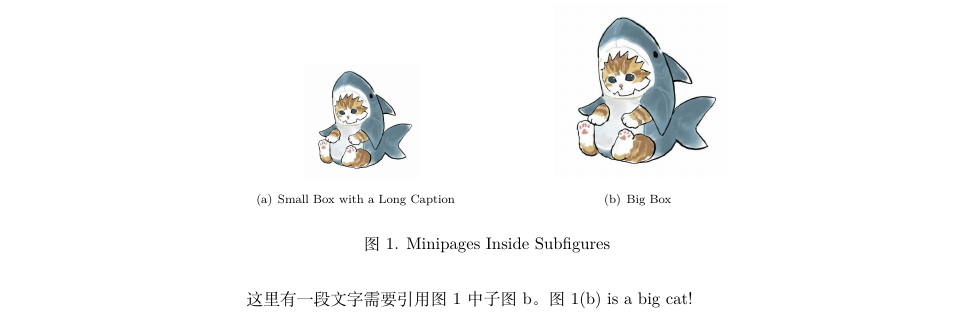

需求 4：如何修改交叉引用的图例

比如上图中，引用图 1 的子图 b，但是如何让 1(b) 显示为 图 1(b) 呢
搜了一圈，似乎只能通过文字打上去 (lll￢ω￢)

1
2
3
4
5
6
%...
\end{figure}
%...

这里有一段文字需要引用图1中子图b。图\ref{fig:mini:subfig:b} is a big cat!

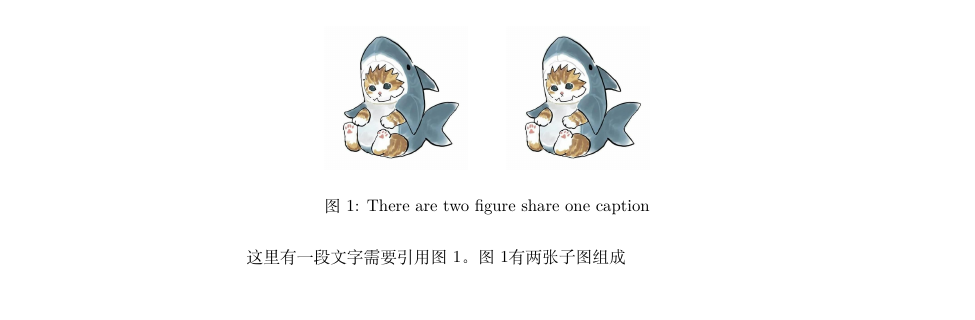

需求 5：多个子图，但是共享一个大标题，无需为子图添加标题

实际上就是在 figure 环境当中插入多张图片，但是只添加一个 caption

1
2
3
4
5
6
7
8
9
10
11
12
13
14
\documentclass{ctexart}
\usepackage{graphicx}

\begin{document}
    \begin{figure}
        \centering
        \includegraphics[width=90pt]{figs/cat2} \qquad
        \includegraphics[width=90pt]{figs/cat2}
        \caption{There are two figure share one caption}
        \label{share-one-caption}
    \end{figure}

    这里有一段文字需要引用图1。图\ref{share-one-caption}有两张子图组成
\end{document}


更高阶的应用

修改子图编号格式

1
2
3
\renewcommand{\thesubfigure}{\arabic{subfigure}}%使子图编号为a的格式
\renewcommand{\thesubfigure}{(\alph{subfigure})}%使子图编号为(a)的格式
\renewcommand{\thesubtable}{(\alph{subtable})} %使子表编号为(a)的格式

修改子图为 图 7.1 的形式

1
2
\renewcommand{\thefigure}{\arabic{chapter}.\arabic{figure}} %使图编号为7.1的格式 %\protect{~}
\renewcommand{\thetable}{\arabic{chapter}.\arabic{table}}%使表编号为7.1的格式

修改子图标题字体格式（详见 Caption 宏包选项和设置）

1
2
3
4
%子标题设置，编号为粗体，左对齐，文本正体
\captionsetup[subfigure]{labelfont=bf,textfont=normalfont,singlelinecheck=off,justification=raggedright}
%主标题设置
\captionsetup[figure]{labelformat=simple, labelsep=none}
