Sketch 绘图指南

发表于 更新于 分类于 本文字数： 2.2k 阅读时长 ≈ 2 分钟

参考资料

初衷： 技术文章配图指南
参考视频： sketch 教程壹天上手
参考视频教程： 冷门但好用的 SKETCH 高频技巧
参考视频： Sketch Symbols 控件功能 - 善用组件 早点下班 - 新像素 UI 设计培训

为什么是 sketch

  1. 上手快，操作简单（让我想起了 sketchup 草图大师）
  2. 矢量图软件，可轻松到处不同倍率的图片
  3. 比 Adobe illustrator 体积更小，使用更流畅
  4. 软件稳定，没有碰到软件崩溃的情况，且没有保存按钮（软件会给我们自动保存）
  5. 有大量的第三方插件

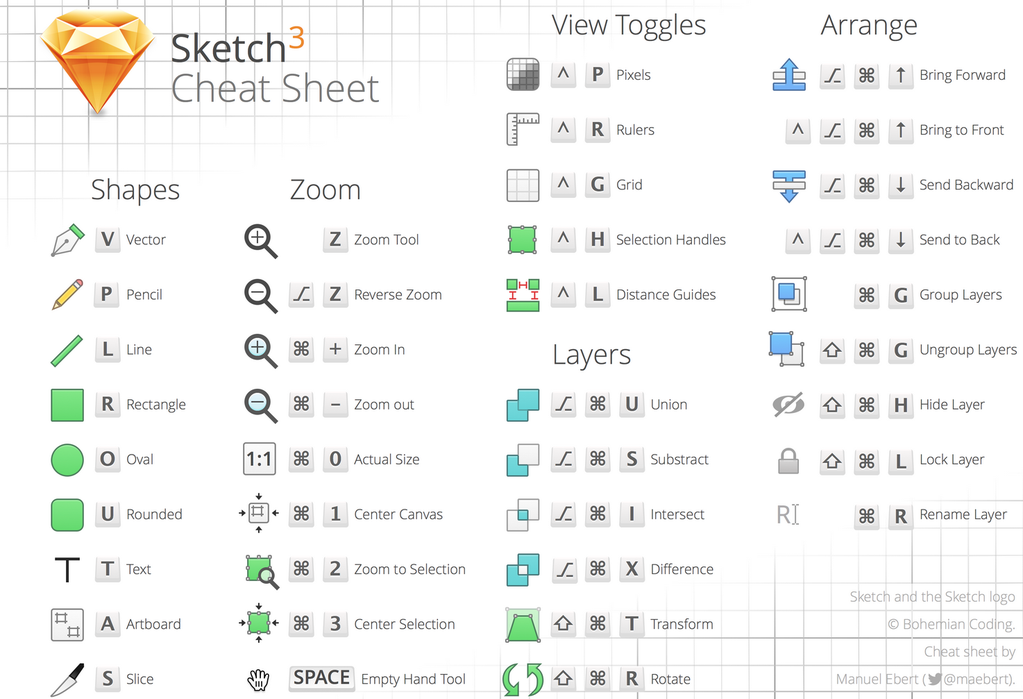

常用快捷键

  1. 切片：S；切片时双击编组，可以快速选中编组进行导出
  2. 旋转：command+shift+R，按住 shift 键也可以整数旋转；按住 command 键拖动角点也可以实现旋转
  3. 选中形状吸取颜色：control+C
  4. 锁定：command+shift+L
  5. 隐藏：command+shift+H
  6. 导入图片：command+shift+K
  7. 快速复制：按住 option 拖动，command+D 可重复上一步移动复制变换
  8. 上移一层：command+]
  9. 下移一层：command+[
  10. 切换图层：Tab
  11. 连续缩放视图：command+ 滚轮键
  12. 微调形状尺寸：选中形状之后，按住 command+ 上下左右箭头移动 1px；可以加上 shift 移动 10px
  13. 复制样式：command+option+C
  14. 粘贴样式：command+option+V
  15. 注意：文字效果复制到形状是无效的，形状效果复制到文本是可以的。
  16. 调节图片透明度：选中图层，直接按数字键可以调整（比如按 10，设置透明度为 10%）
  17. 显示 / 隐藏除绘图区域的所有界面：command+.
  18. 穿透选择：按住 Command ，鼠标点击该元素，可以穿透编组进行选择

来做个小练习吧：)

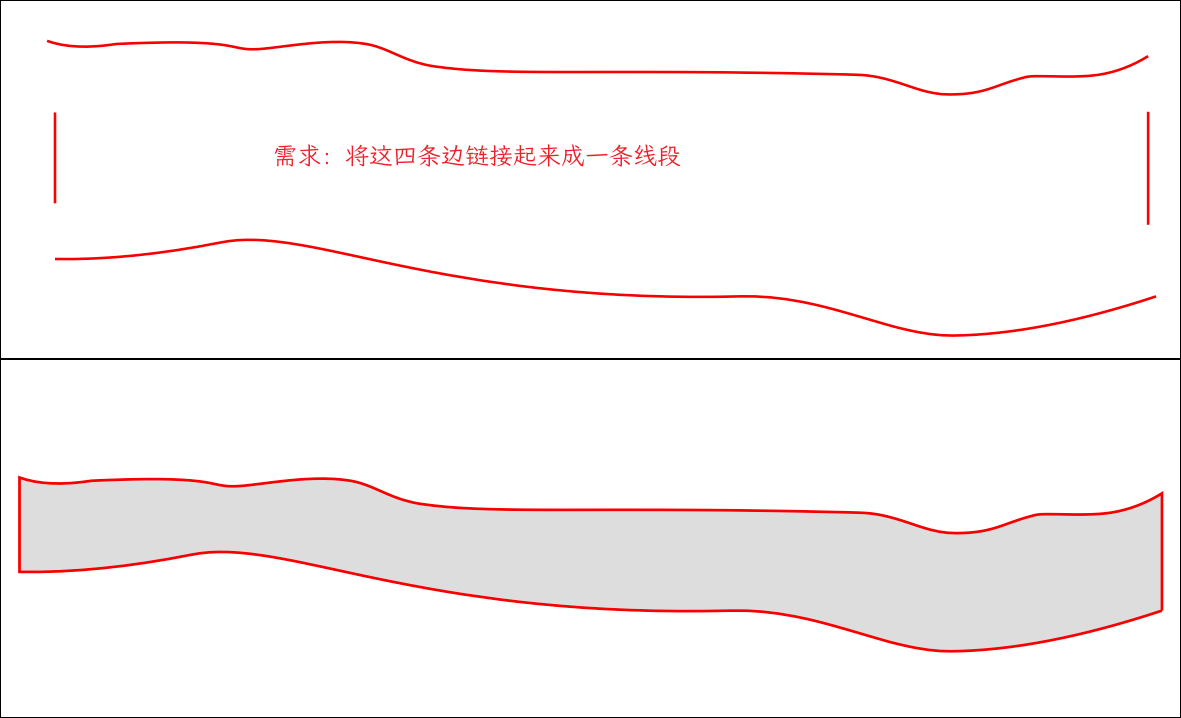

如何连接两条线段

图层 –> 路径 –> 接合【layer –> paths –> join】


如何获取封闭图形中的某条线段


钢笔工具

钢笔工具可能是绘图中最常用和最实用的工具了
钢笔工具：V
闭合路径：钢笔右侧窗口的功能按钮
结束编辑：Enter

四种绘制模式，快捷键分别为数字键 1，2，3，4

  • 直线角模式：没有调节把手，
  • 镜像（对称模式）：两边的把手的变化是一样的
  • 断开：左右把手不相关联
  • 不对称模式：两个锚点到主点之间的距离是独立的，但依然会有联系

移动节点：选中多个节点后（shift 可以加选），拖动节点可以移动节点
删除节点：选择节点，delete/backspace 即可
选择节点：可以通过节点框选工具，或者直接 shift 加选

快速复制（阵列）元素

按住 Alt 键拖拽复制一个相同元素，你可以继续按住 Command + D 复制更多的相同元素。

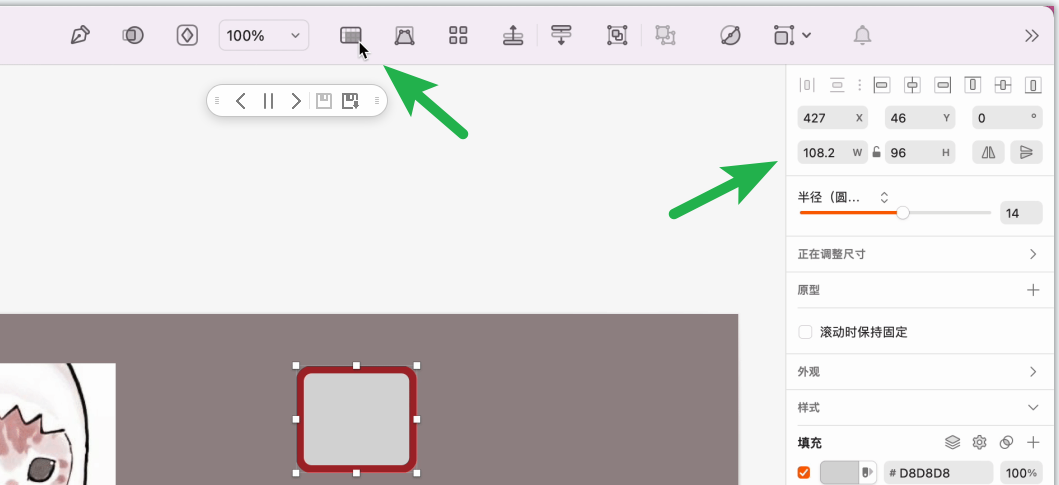

元素像素尺寸变成整数

不光适用于单个元素，当我们对一组元素进行缩放后，组内元素间距、大小、字号都不再是像素的整数倍时，只要选中组，点一下 Round To Pixel（对齐到像素）即可使所有元素尺寸、间距都恢复为像素的整数倍。在对齐形状时特别有用

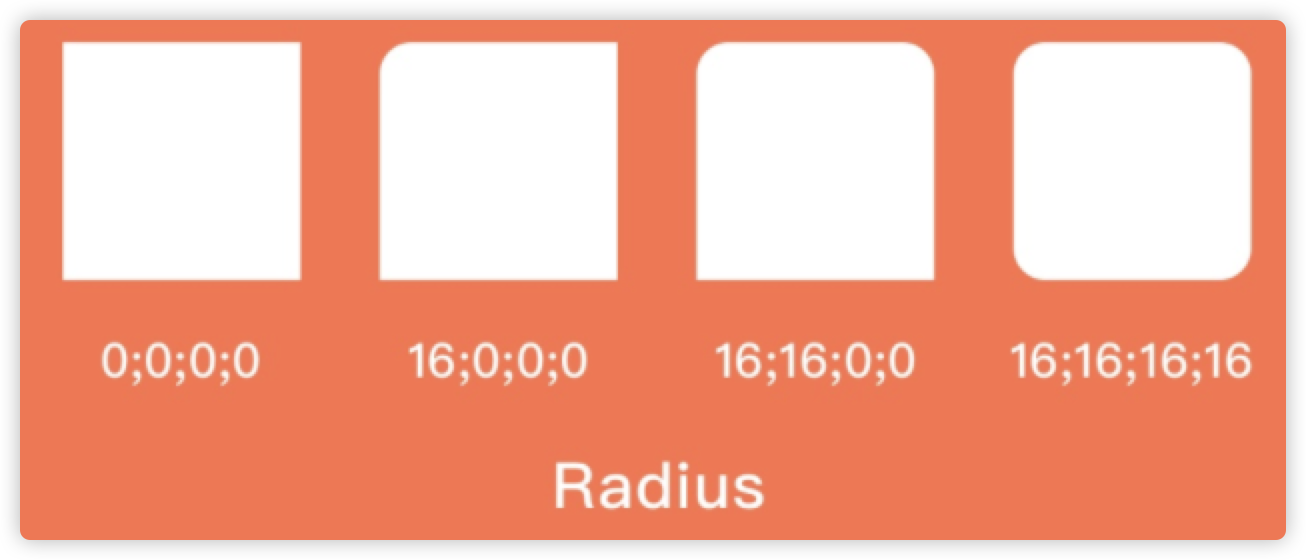

圆角半径

方法 1：点击形状进入选中模式，快速双击进入路径模式，可以选择需要圆角的角点进行圆角设置
方法 2：点击形状进入选中模式，在圆角半径框中输入 5;5;0;0 即可给不同点设置不同圆角数值


高级应用

自适应布局

参考视频教程： 冷门但好用的 SKETCH 高频技巧

比方说可以实现的功能：保持元素间隔不变；拖拽后保持位置和大小；保持元素间隔不变
方法 1：通过创建控件时调整
方法 2：直接调整相对位置和固定大小，调整完之后可以在创建控件。一个是相对位置，一个是上下左右方向是否固定大小（对组合控件都是有效果的）

控件的使用

参考视频： Sketch Symbols 控件功能 - 善用组件 早点下班 - 新像素 UI 设计培训

组件化：UI 设计稿标准化

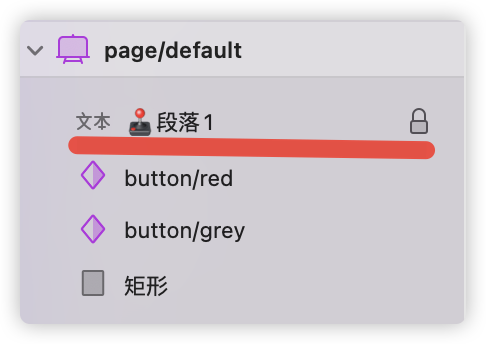

重点：如何给组件命名，斜杠的用处；斜杠就相当于多了一个层级，加上斜杠之后，（比如 card/default 和 card/clone）default 和 clone 属于一个层级，都在 card 之下。且斜杠的使用可以无限嵌套
如果组件套组件，如何将被套的组件做出控件
可以先将组件中需要做成组件的复制出来，然后创建组件，将原先的删除，将新创建的组件放进去
比如 button/wechat 和 button/alipay
控件（相当于 sketchup 中的组件）的用处

  • 在控件编辑区，直接在控件中添加文本，图形等都会直接影响到绘图区的所有控件
  • 命名逻辑：控件中可以手动更改的地方，在命名的时候可以加上一个符号等，后期复用控件的时候，一目了然知道这个控件哪些地方可以自定义修改
  • 比如想要更改组件的主体颜色，可以将背景设置成控件，然后将这个控件的名字命名好


复用样式 & 复用符号

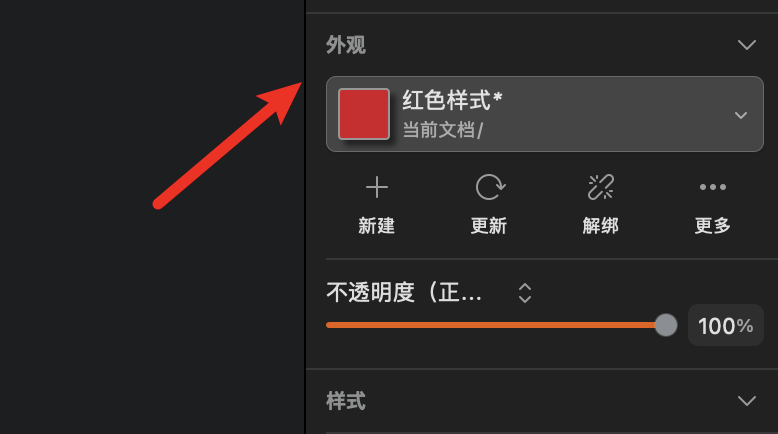

复用样式

也就相当于 word 中创建一个标题样式；与之相似，修改了应用了这个样式的属性，刷新一遍，所有应用了这个样式的元素都会跟着变化（就相当于 word 中将选中文字的样式赋予到标题样式中去了）


复用符号

双击复用符号，会跳转到复用符号的编辑界面，编辑完之后，可以返回实例（通过类创建的实例）
复制多个控件，当我们编辑其中一个控件时，其他的都会跟着变化；但是当我们修改了控件中的文字，不会都跟着变哦！！！【相当于整个框架没有变】
比如一个圆形里面填充了一张图片，将这个圆形创建控件之后，复制一个出来，此时就可以自己更改这个圆形里面的图片了，而不会影响到其他复制的控件
控件的意思是不是：创建了一个框架，使得框架中的内容变得可 “ 控 “

待续

或许可以转至 Figma 阵营，但是似乎有些 “不幸”，Adobe 同意以约 200 亿美元收购 Figma，以后可能就是 “Adobe Figma” 了
